TH7150 là mạch ổn áp tuyến tính điện áp rơi thấp dạng LDO (low-dropout regulators) được thiết kế và chế tạo dựa trên công nghệ CMOS 0.35µm. Tầm điện áp cung cấp ngõ vào: 1.6 – 3.6V, dòng tiêu thụ tĩnh 100uA. Với điện áp rơi 200mV, có thể lái được tải với dòng 150mA. Mức điện áp ngõ ra có thể được điều khiển bởi các chân điều khiển PL1, PL2 để tạo ra được mức điện áp ngõ ra là 1.8V, 2.5V, 2.85V, 3V.

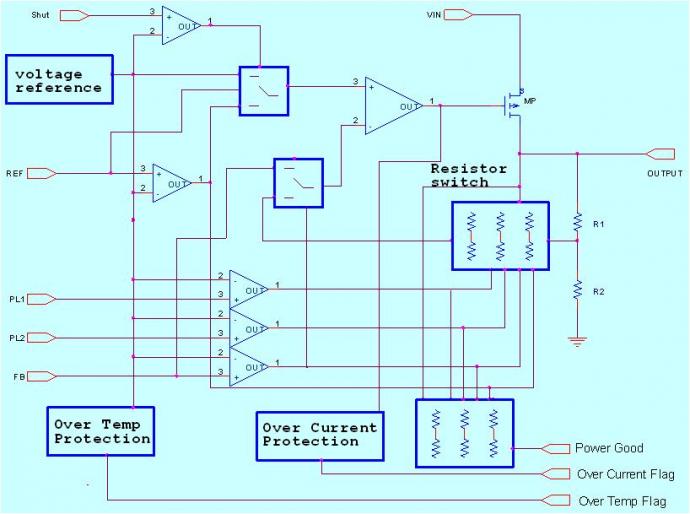

Trong TH7150 có tích hợp mạch tạo điện áp chuẩn bên trong, để thực hiện các chức năng độc lập. Tuy nhiên, TH7150 có cho phép người sử dụng có thể sử dụng điện áp bên ngoài để điều khiển các mức điện áp mong muốn. Lúc này giá trị điện áp ngõ ra sẽ được điều chỉnh tuyến tính theo điện áp chuẩn bên ngoài.Ngoài chức năng điều khiển bằng điện áp, TH7150 còn có thể điều chỉnh điện áp ngõ ra bằng điện trở. Các chức năng trên sẽ được trình bày rõ hơn trong phần ứng dụng của TH7150.
Th7150 là một vi mạch ổn áp tuyến tính, ngoài chức năng cung cấp điện áp với tải lớn ra, TH7150 còn có chức năng tự bảo vệ quá dòng, quá nhiệt và mạch giám sát hoạt động.
Đặc điểm chính
- Dòng ngõ ra lớn nhất : 150mA.
- Thời gian khởi động: 30µs
- Dòng đất IQ = 100µA.
- Mức điện áp rơi: 200mV.
- Dòng cung cấp khi bảo vệ ngắt: 2µA.
- Mức điện áp ngõ ra có thể được điều khiển bởi các tín hiệu logic hoặc điều chỉnh bởi điện áp hoặc điện trở.
- Bảo vệ quá dòng, quá nhiệt và mạch giám sát hoạt động.
Đặc tính kỹ thuật
- Công nghệ chế tạo: TSMC 0.35um
- Điện áp cung cấp: 1.6-3.6 V
- Kích thước lõi: 2.7 x 2.7 mm2
- Số chân: 11
- Kiểu đóng gói: DIP-28
