Vi mạch khuyếch đại thuật toán 741 có hai đầu vào
+ "INVERTING ( - )":Đảo
+ "NON-INVERTING (+)": Thuận và đầu ra ở chân 6.
1. Khuyếch đại với 741
A. Khuyếch đại đảo: Chân 2 nối với tín hiệu vào và tín hiệu ra đảo
B. Khuyếch đại không đảo: Chân 3 nối với tín hiệu vào và tín hiệu ra không đảo

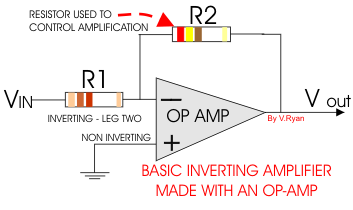

Để 741 hoạt động được, cần phải lắp thêm 2 điện trở R1, R2 vào mạch như sơ đồ ở hình dưới
2. Tính hệ số khuyếch đại của mạch dùng vi mạch 741
Khuyếch đại đảo
Ví dụ: Nếu R2 = 100 Kohm, R1 = 10 kohm, hệ số khuyếch đại của mạch:
Nếu điện áp đầu vào là 0.5v thì điện áp đầu ra
0.5v X -10 = -5v
Khuyếch đại không đảo
Ví dụ: Nếu R2 = 1000 kohm, R1 = 100 kilo-ohm, hệ số khuyếch đại của mạch:
Hệ số khuyếch đại (AV) = 11
Nếu tín hiệu đầu vào là 0.5V thì tín hiệu đầu ra
